CTS・HSTシリーズ盤上昇式油圧裁断機

｜CSTシリーズ｜HSTシリーズ（ハーフカット）｜

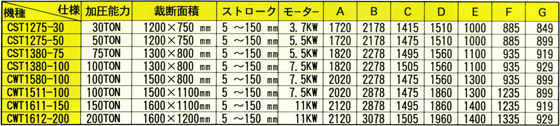

CSTシリーズの仕様


特長本体フレームと油圧タンク、スイッチ類が一体式なので、取付スペースが最小限ですみます。テーブル送りは、スイングアーム式を採用していますので、始動時、停止時のショックがなく、材料ズレを解消できますので、送りスピードを高速にする事が、可能になりました。当社独自の高速節電型油圧操作回路を採用する事により、従来のモーターの出力を変える事なく、作動スピードが高速になり、生産性の大幅なアップが可能になりました。裁断時騒音、振動防止のため、ショックレス回路を組み込みました。スライドガイドは８点スライド式なので、高精度裁断が可能になりました。裁断をする位置までの高さの調整は、リミットスイッチ位置調整ダイヤルとプレッシャースイッチ（圧力スイッチ）がセレクタースイッチの切り替えにて選択できます。 ●　リミットスイッチ位置調整ダイヤルは、ディスプレイメジャー（赤色点灯デジタル表示）と　　接続していますので、位置検出が容易に行う事ができます。 ●　プレッシャースイッチは調整ダイヤルによって、プレス圧力を容易に設定、変更できますので、　　異なった高さの抜型を交互に使用する事ができます。ストローク調整は（上下間の大小）を、ストロークタイマーによって、容易にできます。プレスタイマーは、加圧の時間を自由に延ばす事ができますので、抜けにくい材料でも抜く事ができます。裁断回数は、ディスプレイカウンター（赤色点灯デジタル表示）が標準装備なので、敏速に裁断回数を読み取る事ができます。注油は、OILボタンを入れる事によって、自動に一定時間一定量の油を送ります。

CSTシリーズの仕様

特長

本体フレームと油圧タンク、スイッチ類が一体式なので、取付スペースが最小限ですみます。
テーブル送りは、スイングアーム式を採用していますので、始動時、停止時のショックがなく、材料ズレを解消できますので、送りスピードを高速にする事が、可能になりました。
当社独自の高速節電型油圧操作回路を採用する事により、従来のモーターの出力を変える事なく、作動スピードが高速になり、生産性の大幅なアップが可能になりました。
裁断時騒音、振動防止のため、ショックレス回路を組み込みました。
スライドガイドは８点スライド式なので、高精度裁断が可能になりました。
裁断をする位置までの高さの調整は、リミットスイッチ位置調整ダイヤルとプレッシャースイッチ（圧力スイッチ）がセレクタースイッチの切り替えにて選択できます。
●　リミットスイッチ位置調整ダイヤルは、ディスプレイメジャー（赤色点灯デジタル表示）と
　　接続していますので、位置検出が容易に行う事ができます。
●　プレッシャースイッチは調整ダイヤルによって、プレス圧力を容易に設定、変更できますので、
　　異なった高さの抜型を交互に使用する事ができます。
ストローク調整は（上下間の大小）を、ストロークタイマーによって、容易にできます。
プレスタイマーは、加圧の時間を自由に延ばす事ができますので、抜けにくい材料でも抜く事ができます。
裁断回数は、ディスプレイカウンター（赤色点灯デジタル表示）が標準装備なので、敏速に裁断回数を読み取る事ができます。
注油は、OILボタンを入れる事によって、自動に一定時間一定量の油を送ります。

｜CSTシリーズ｜HSTシリーズ（ハーフカット）｜

HSTシリーズの仕様


特長本体フレーム・油圧タンク・配電盤・スイッチ類が内臓式なので、取付スペースが最小限ですみます。本体フレームは、長時間の使用に耐えられるように、全て焼鈍され、又、高精度を要求される為、全て平面研磨加工が、施されています。テーブル送りは、スイングアーム式を採用しているので、始動時、停止時のショックがなく、材料ズレを解消できますので、送りスピードを高速にする事が、可能になりました。当社、独自の高速節電型油圧操作回路を採用する事により、従来のモーターの出力を変える事なく、作動スピードが高速になり、生産性の大幅なアップが可能になりました。裁断時の騒音、振動防止のため、ショックレス回路を組み込みました。スライドガイドは８点スライド式なので、高精度半抜き又は、高精度全抜き裁断が可能になりました。半抜き、又は全抜き裁断をする位置までの高さの調整は、リミットスイッチ位置調整ダイヤルとプレッシャースイッチ（圧力スイッチ）がセレクタースイッチの切り替えにて選択できます。 ●　リミットスイッチ位置調整ダイヤルは、ディスプレイメジャー（赤色点灯デジタル表示）と　　接続していますので、位置検出が容易に行なう事ができます。 ●　プレッシャースイッチは調整ダイヤルによって、プレス圧力を容易に設定、変更できますので、　　異なった高さの抜型を交互に使用する事ができます。ストローク調整（上下間の大小）を、ストロークタイマーによって容易にできます。プレスタイマーは、加圧の時間を自由に延ばす事ができますので、抜けにくい材料でも、半抜き又は全抜きができます。裁断回数は、ディスプレイカウンター（赤色点灯デジタル表示）が標準装備なので、敏速に裁断回数を読み取る事ができます。注油は、OILボタンを入れる事によって、自動に一定時間一定量の油を送ります。

HSTシリーズの仕様

特長

本体フレーム・油圧タンク・配電盤・スイッチ類が内臓式なので、取付スペースが最小限ですみます。
本体フレームは、長時間の使用に耐えられるように、全て焼鈍され、又、高精度を要求される為、全て平面研磨加工が、施されています。
テーブル送りは、スイングアーム式を採用しているので、始動時、停止時のショックがなく、材料ズレを解消できますので、送りスピードを高速にする事が、可能になりました。
当社、独自の高速節電型油圧操作回路を採用する事により、従来のモーターの出力を変える事なく、作動スピードが高速になり、生産性の大幅なアップが可能になりました。
裁断時の騒音、振動防止のため、ショックレス回路を組み込みました。
スライドガイドは８点スライド式なので、高精度半抜き又は、高精度全抜き裁断が可能になりました。
半抜き、又は全抜き裁断をする位置までの高さの調整は、リミットスイッチ位置調整ダイヤルとプレッシャースイッチ（圧力スイッチ）がセレクタースイッチの切り替えにて選択できます。
●　リミットスイッチ位置調整ダイヤルは、ディスプレイメジャー（赤色点灯デジタル表示）と
　　接続していますので、位置検出が容易に行なう事ができます。
●　プレッシャースイッチは調整ダイヤルによって、プレス圧力を容易に設定、変更できますので、
　　異なった高さの抜型を交互に使用する事ができます。
ストローク調整（上下間の大小）を、ストロークタイマーによって容易にできます。
プレスタイマーは、加圧の時間を自由に延ばす事ができますので、抜けにくい材料でも、半抜き又は全抜きができます。
裁断回数は、ディスプレイカウンター（赤色点灯デジタル表示）が標準装備なので、敏速に裁断回数を読み取る事ができます。
注油は、OILボタンを入れる事によって、自動に一定時間一定量の油を送ります。

加圧時間も自由に延長できる盤上昇式の油圧裁断機をご紹介
